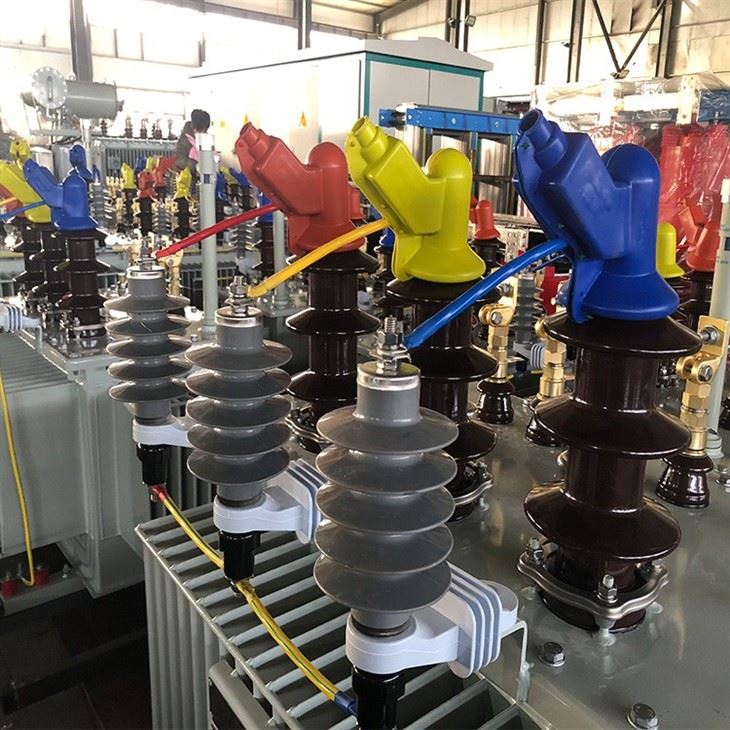

200KVA 11kV 6.6kV 0.4kV 이중 전압 분배 변압기
정격 전력:200kVA
정격 전압:11/6.6-0.4kV
정격 전류: 10.5/17.5/288.68A
정격 주파수:50Hz
연결 기호:Dyn11
기능
1. 제품 사양
정격 전력:200kVA
정격 전압:11/6.6-0.4kV
정격 전류: 10.5/17.5/288.68A
정격 주파수:50Hz
단계의 수:3 단계
연결 기호:Dyn11
냉각 방법:ONAN
절연 등급:A
절연 레벨: LI 75 AC28 / LI AC3
2. 테스트 표준:
IEC60076
3.시험 항목
| 3.1전압 비율 측정 및 연결 그룹 테스트 | |||||||
HV1 권선 | LV 권선 | 정격 비율 | 전압 편차 백분율 | 연결 기호 | |||
탭 위치 | 전압 （V） | 전압 （V） | AB/AB | BC/BC | 캘리포니아/캐나다 | ||
1 | 11550 | 28.875 | 딘11 | ||||
2 | 11275 | 28.188 | |||||
3 | 11000 | 400 | 27.500 | ||||
4 | 10725 | 26.813 | |||||
5 | 10450 | 26.125 | |||||
HV2 권선 | LV 권선 | 정격 비율 | 전압 편차 백분율 | 연결 기호 | |||
탭 위치 | 전압 （V） | 전압 （V） | AB/AB | BC/BC | 캘리포니아/캐나다 | ||
1 | 7150 | 17.875 | 딘11 | ||||
2 | 6875 | 17.188 | |||||
3 | 6600 | 400 | 16.500 | ||||
4 | 6325 | 15.813 | |||||
5 | 6050 | 15.125 | |||||
3.2 권선 저항 테스트 환경 온도 정도 | |||||||
굴곡 | 탭 위치 | 측정값（Ω） | 저항 불균형 백분율(백분율) | ||||
A-B | B-C | C-A | |||||
H.V | 1 | ||||||
| 2 | |||||||
| 3 | |||||||
| 4 | |||||||
| 5 | |||||||
L.V | a-b | b-c | c-a | 저항 불균형 백분율(백분율) | |||
굴곡 | 탭 위치 | 측정값（Ω） | 저항 불균형 백분율(백분율) | ||||
A-B | B-C | C-A | |||||
H.V.2 | 1 | ||||||
| 2 | |||||||
| 3 | |||||||
| 4 | |||||||
| 5 | |||||||
L.V | a-b | b-c | c-a | 저항 불균형 백분율(백분율) | |||
3.3 절연 저항 측정 | |||||||
측정 사이트 | 절연 저항(MΩ) | ||||||
HV - 접지에 대한 LV | 1000보다 크거나 같음 | ||||||
LV-지면에 HV | 1000보다 크거나 같음 | ||||||
지상에 HV&LV | 1000보다 크거나 같음 | ||||||
3.4 교류전원 내전압 시험 | |||||||
가압 부품 | 시험 전압(kV) | 기간 | 결과 | ||||
HV - 접지에 대한 LV | 60 | 통과하다 | |||||
LV-지면에 HV | 60 | ||||||
3.5 무부하 손실 및 무부하 전류 | |||||||
평균 전압(kV) | RMS 전압(kV) | 무부하 전류 | 무부하 손실(W) | ||||
（ 퍼센트 ） | 측정 된 가치 | ||||||
0.4 | 0.4 | ||||||
3.6 유도 전압 테스트 | |||||||
탭 위치
| 적용 전압(kV) | 유도 전압(kV) | 유도 다중 | 주파수(Hz) | 기간 | 결과 | |
L.V | H.V | ||||||
3 | |||||||
3.7 임피던스(퍼센트) 및 부하손실 시험 환경 온도 정도 | |||||||
굴곡 | 탭 위치 | 전류 적용( A ) | 시험 전압(KV) | 단락 임피던스(퍼센트) | 부하 손실(W) | ||
| 측정 된 가치 | 측정 된 가치 | ||||||
H.V- L.V | 3 | 10.5 | 0.4 | t=75도 I=Ir | t=75도 I=Ir | ||
| 3.8 밀봉 테스트 | |||||||
시험 방법 | 압력(kPa)을 넣어 | 잔압(kPa) | 기간(h) | 결과 | |||
기압 | 누출 없음 | ||||||
이중 전압 변압기 배선
자주하는 질문
1. 이중 전압 변압기 란 무엇입니까?
이중 전압 분배 변압기는 단일 입력 전압에서 여러 출력 전압 레벨을 제공할 수 있는 변압기 유형입니다. 이는 변압기 권선에 있는 두 개 이상의 전압 탭을 출력 단자에 연결하여 달성됩니다.
이중 전압 변압기의 1차 권선은 일반적으로 15kV ~ 33kV 범위의 고전압 전원에 연결되도록 설계되었습니다. 2차 권선에는 일반적으로 400V 또는 230V의 전압 수준에서 저전압 분배 네트워크에 연결할 수 있는 여러 개의 탭이 있습니다.
이중 전압 변압기를 사용하면 시스템 효율성 및 비용 절감 측면에서 상당한 이점을 얻을 수 있습니다. 탭이 여러 개인 변압기를 사용하면 특정 요구 사항에 따라 다양한 소비자에게 다양한 전압 레벨을 공급할 수 있습니다. 이는 에너지 낭비를 줄이고 전반적인 시스템 성능을 향상시키는 데 도움이 될 수 있습니다.
이중 전압 변압기 사용의 또 다른 이점은 배전망에 필요한 변압기의 수를 줄일 수 있다는 것입니다. 이를 통해 시스템을 더 간단하고 비용 효율적으로 운영할 수 있습니다.
기존 배전 네트워크에서의 사용 외에도 이중 전압 변압기는 일반적으로 재생 에너지 애플리케이션에도 사용됩니다. 예를 들어 풍력 발전소나 태양열 발전소에서 발전기의 가변 출력을 분배에 적합한 안정적인 전압으로 변환하는 데 사용할 수 있습니다.
전반적으로 이중 전압 분배 변압기는 배전 애플리케이션을 위한 유연하고 효율적인 솔루션을 제공하여 단일 입력 소스에서 여러 전압 레벨을 제공하는 동시에 네트워크에서 추가 변압기의 필요성을 줄입니다.
2. 200kva 변압기의 가격은 얼마입니까?
USD3221.00/세트
인기 탭: 200 kva 11kv 6.6kv 0.4kv 이중 전압 분배 변압기, 중국, 공급업체, 제조업체, 공장, 구매, 가격, 판매
