소형 변전소
Zelect : 전문 소형 변전소 제조업체!
Baoding Zhongyi Electric Corporation. 간단히 말하면 중국 헤베이 주 바오 딩시에 위치한 "Zelect"라고합니다. 2008 년에 설립 된 우리 회사는 전력 변압기, 고전압 스위치 기어 및 조립식 변전소를 생산 및 판매하는 "첨단 기술 기업"중 하나입니다.
24 시간 온라인 서비스
고급 장비
전문 팀
원 스톱 솔루션
24 시간 온라인 서비스
귀하의 문의는 24 시간 이내에 답변됩니다. 또한 귀하의 요구 사항을 충족하기위한 맞춤형 서비스 및 완벽한 전원 솔루션도 제공합니다.
고급 장비
우리는 제품의 우수한 품질을 보장하기 위해 매우 진보되고 완벽한 생산 장비를 가지고 있습니다.
전문 팀
수년간 변압기 제품의 연구 및 개발에 종사 한 18 명의 기술자와 8 명의 고품질 기업 관리자를 포함하여 현재 260 명의 직원이 있습니다.
글로벌 배송
우리의 영업 네트워크는 미국, 동남아시아, 서부 및 사우스 아시아, 유럽 및 아프리카, 러시아 시장의 5 가지 주요 지역으로 나뉩니다.

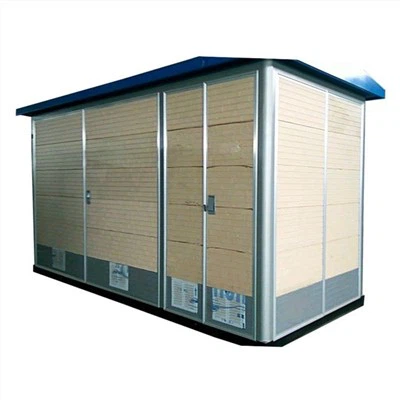

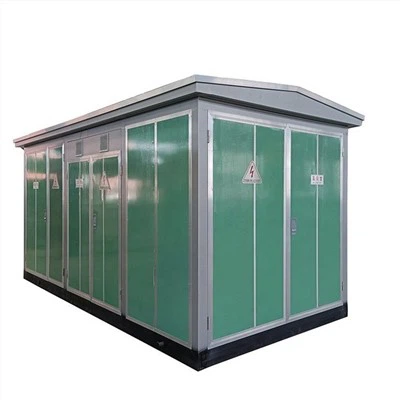

조립식 변전소라고도하는 소형 변전소는 일종의 실내 및 실외 소형 유통 장비입니다. 고전압 스위치 장비, 유통 변압기 및 저전압 전력 분배 장비를 특정 배선 체계에 함께 결합하여 수분, 녹, 먼지, 쥐, 화재 예방, 도난 방지, 열 단열재, 완전히 밀폐 및 움직일 수있는 강철 구조물에 설치됩니다. 광산, 공장, 석유 및 가스 필드 및 풍력 발전소에 적합합니다. 원래 민간 유통 하우스 및 발전소를 대체하고 새로운 변압기 및 유통 장비 세트가됩니다.
소형 변전소의 장점은 무엇입니까?
전체 비용 절감
기존의 변전소와 비교할 때이 유닛은 사전 조립되어 비용을 최소화하는 데 도움이됩니다. 따라서 여러 부품 및 현장 배선 및 현장 테스트의 운송 비용이 줄어 듭니다. 그들은 설치 프로세스 속도를 높이고 상당한 시공 시간을 줄일 수있는 방식으로 특별히 설계됩니다. 또한, 그들은 또한 현장의 테스트 프로세스를 줄이며 비용 절감 및 시간 절약입니다.
사소한 발자국
소형 변전소는 공간을 거의 사용하지 않는 방식으로 설계됩니다. 그리고 다른 구성에 맞추는 것조차도 기존의 변전소만큼 도전적이지 않습니다. 원하는 위치로 전송하는 것은 쉽고 덮은 장비 덕분에 추가 전기 간극이 필요하지 않습니다.
환경 위험 제거
자연 배수에 영향을 미치는 기존 변전소의 땅을 파는 것이 필요하지만, 소형 변전소의 경우에는 그렇지 않습니다. 변조 방지 금속 컨테이너는 장치를 포함하는 데 사용되므로 노출 된 접지 도체 및 펜싱과 같은 몇 가지 환경 위협을 근절하는 데 도움이됩니다.
또한 용기는지면 오염을 일으킬 수있는 오일 유출을 방지하는 데 도움이됩니다.
편의성과 안전
소형 변전소를 사용하면 장비의 재배치에 문제가 없으며 전통적인 역을 파괴하거나 재구성 할 필요도 없습니다. 이 장치는 소형화되어 있으며 이동성은 최대한 편의를 제공합니다. 마지막으로, 덮은 지휘자, 완전히 포함 된 장비, 내장 오일 격리, 덮인 지형 도체 및 거의 노출 된 부품과 같은 안전 기능이 있습니다. 전반적으로 주변의 모든 사람들에게 위험이없는 환경을 제공합니다.

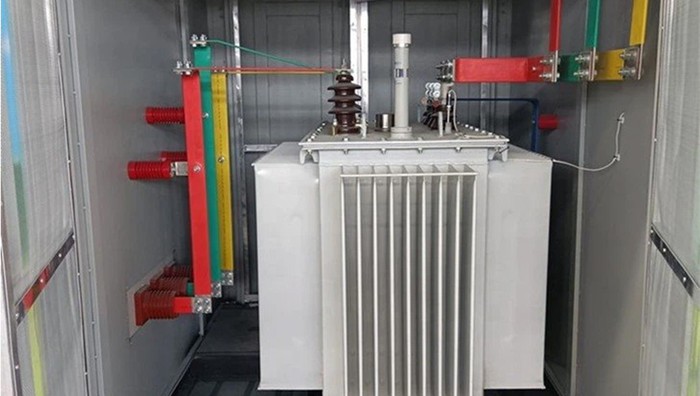

소형 변전소의 구조
1. 고전압 스위치 기어
고전압 캐비닛은 SF6 가스 단열재, 환경 보호 가스 단열재, 고체 절연 링 네트워크 캐비닛 및 대기 밀봉 된 공기 절연 링 네트워크 캐비닛을 사용할 수 있습니다. 고전압 캐비닛의 압력 릴리프 채널의 방향은 케이블 트렌치를 향해야합니다.
2. 변압기
변압기 형태를 위해 에너지 절약 및 환경 친화적이며 완전히 밀봉 된 오일 배출 변압기 (실리콘 스틸 시트 / 비정질 합금)를 사용하는 것이 좋습니다. 특정 매개 변수는 GB 1094, GB/T 6451 및 GB 20052의 요구 사항을 충족해야합니다.
정격 용량 400kva, 500kva, 630kva.
3. 저전압 전력 분배 장치
자동화 터미널이 구성되면 Box-Transformer의 내부 공간은 DTU 공개 장치의 독립적 인 보조 캐비닛을 설치하기에 충분해야합니다.
전류 및 전압계는 저전압 수신 라인쪽에 설치해야합니다.
저전압 측면에서 메인 버스 바의 용량이 400kVa 인 경우, 저전압 측면의 메인 버스 바의 정격 전류는 800A 인 것이 좋습니다. 용량이 500kva 인 경우 저전압 측면의 메인 버스 바의 정격 전류는 1000a 인 권장됩니다. 용량이 630kva 인 경우 저전압 측면의 메인 버스 바의 정격 전류는 1250a입니다.
소형 변전소 사양
| 설명 | 단위 | 데이터 | |
| HV 구획 | 정격 주파수 | HZ | 50 |
| 정격 전압 | KV | 6 10 35 | |
| 최대 작동 전압 | KV | 6.9 11.5 40.5 | |
| 전력 주파수 견해 전압 | KV | 32/36 42/48 95/118 | |
| (위상에서 접지 및 위상 사이)/ 디스크 elector 골절 | |||
| 번개 충동 전압을 견딜 수 있습니다 | KV | 60/70 75/85 185/215 | |
| (위상에서 접지 및 위상 사이)/ 디스크 elector 골절 | |||
| 정격 전류 | A | 400 630 | |
| 단시간 견해 전류 등급 | 카 | 12.5(2S) 16(2S) 20(2S) | |
| 정격 피크 견해 전류 | 카 | 32.5 40 50 | |
| LV 구획 | 정격 전압 | V | 380 200 |
| 메인 회로의 정격 전류 |
A |
100-3200 | |
| 단시간 견해 전류 등급 | 카 | 15 30 50 | |
| 정격 피크 견해 전류 | 카 | 30 63 110 | |
| 분기 전류 | A | 10 - 800 | |
| 분기 회로 수 | / | 1 - 12 | |
| 보상 용량 | kva r | 0 - 360 | |
| 변신 로봇 | 정격 용량 | KVA | 50-2000 |
| 단락 임피던스 | % | 4 6 | |
| 태핑 범위 | / | ±2×2.5% ±5% | |
| 연결 그룹 기호 | / | yyn 0 dyn11 | |
소형 변전소의 응용
소형 변전소는 광범위한 산업 및 환경에서 응용 프로그램을 찾습니다.
도시 지역 :
인구 밀도가 높은 도시 지역에서는 공간이 제한됩니다. 소형 변전소는 과도한 공간을 차지하지 않고 신뢰할 수있는 전력 분배를 제공하기위한 훌륭한 솔루션입니다.
상업 및 산업 단지 :
이러한 변전소는 일반적으로 상업 및 산업 환경에서 사용되며, 안정적인 전원 공급 장치는 운영에 중요합니다.
주거 개발 :
소형 변전소는 주거 지역에 통합되어 지역 경관을 방해하지 않고 주택에 안정적인 전원 공급 장치를 보장 할 수 있습니다.
원격 위치 :
전기 인프라에 대한 접근이 어려운 원격 또는 고립 된 지역에서는 소형 변전소가 효율적이고 자체 포함 된 솔루션을 제공 할 수 있습니다.
임시 설치 :
건설 현장 또는 이벤트와 같은 임시 전력 요구 사항의 경우 소형 변전소를 빠르고 쉽게 배치 할 수 있습니다.
소형 변전소를위한 유지 보수 팁
1. 기초가 단단하고 구멍이 막히고 캐비닛에는 수분이 없습니다.
2. 접지 장치가 완전하고 잘 연결되어 있는지 여부. 접지 저항이 요구 사항을 충족하는지 여부.
3. 야외 환경의 변화가 있습니까? 교통 및 보행자의 안전에 영향을 미칩니 까?
4. 모든 피더 하중을 확인하십시오. 3 상 하중이 균형을 이루든 하중 현상인지 여부, 스위치 위치 및 기기 표시가 올바른지, 제어 장치가 정상적으로 작동하는지 여부.
5. 변압기 실 내부의 먼지 제거는 1 년마다 한 번마다 수행해야합니다. 고압 실 및 저압 실 및 가스 박스 표면은 젖은 천으로 닦을 수 있습니다. 변압기 실에서는 공기 부는 또는 진공 청소가 변압기의 먼지 제거에 사용됩니다.
6. 팬의 작동을 확인하기 위해 팬의 매일 유지 관리 및 점검. 팬이 작동하지 않는 경우 온도 및 습도 컨트롤러를 사용하여 기존 온도 아래로 설정하고 팬 검사를 시작하십시오.
7. 고전압 스위치 및 저전압 스위치 작동 메커니즘의 유지 보수 및 수리
(1) 기압계 포인터를 점검하십시오. 녹지에 있습니까? 빨간색 영역에있는 경우 작업을 열고 닫으십시오. 제조업체가 즉시 처리하도록 통지하십시오.
(2) 기계적 부품의 윤활을 위해, 유니버설 리튬베이스 그리스 (버터)로 윤활이 완료된 후 분리 및 결합 작업 테스트를 수행 할 수 있습니다.
(3) 케이블 및 번개에 대한 일상적인 테스트는 일상적인 테스트의 요구 사항에 따라 수행되어야합니다. 케이블 및 번개 Arrsester에 대한 절연 테스트 및 누출 전류 테스트를 수행합니다.
9. 터미널 스트립 유지 보수, 열 팽창과 냉의 수축으로 인해 터미널 행이 느슨해 질 수 있습니다. 연간 검사는 터미널 룸의 모든 터미널을 다시 조이려면 수행되어야합니다. 참고 : 정리하기 전에 전기 충격을 피하기 위해 1 차 AC 회로와 2 차 제어 회로가 전원으로 꺼져 있는지 확인하십시오!
10. 소형 변전소 유지 보수에 대한 참고
(1) 상자의 도어에는 풍력 메커니즘이 장착되어 있으며, 이는 완전히 열린 상태로 유지되도록합니다. 상자의 도어를 닫을 때는 방 방 방향 메커니즘의 뿌리를 위쪽으로 들어 올린 다음 문을 잡아 당겨서 메커니즘이나 도어의 변형을 방지하고 정상적인 사용에 영향을 미칩니다.
(2) 고전압 하중 스위치의 로컬 매뉴얼 작동이 완료된 후,로드 브레이크 스위치 작동 핸들은 외부 도어 내부의 핸들 브래킷에 다시 놓아야합니다. 잃어 버리지 않도록하십시오.
(3) HV 링 메인 장치의 예비 회로가 케이블과 일시적으로 연결되지 않은 경우, 전원을 보내기 전에 예비 회로를 닫아야하거나 케이블 시트를 일치하는 절연 캡으로 차단되어 사고를 피해야합니다!
(4) 링 메인 장치가 장착 된 방진 캡은 단열재 캡을 교체 할 수 없습니다.
(5) 단락 플러그를 사용하여 작동 중에 테스트 구멍을 삽입 할 수 없습니다. 그렇지 않으면 전압 센서가 손상됩니다.
(6) 저전압 분리 스위치는 잠금 해제 위치에서만 작동 할 수 있습니다. 강제하고 끌지 마십시오!
우리 공장
우리의 공장은 33,300 평방 미터의 면적을 차지하며 총 건축 면적은 6,100 평방 미터입니다. 수년간 변압기 제품의 연구 및 개발에 종사 한 18 명의 기술자와 8 명의 고품질 기업 관리자를 포함하여 현재 260 명의 직원이 있습니다. 생산 규모의 확장과 제품 품종이 증가함에 따라 현재 1000mVA 이상의 연간 생산 능력을 사용하여 개방형 건식 유형 변압기의 설계, 생산 및 판매를 통합하는 첨단 혁신적인 기업으로 개발되었습니다. 에폭시 수지는 건식 유형 변압기, 비정질 한 합금 변압기 및 특수 변압기를 주조했습니다.
우리의 인증서
우리 회사는 ISO 9001-2008 국제 표준 품질 관리 시스템 인증을 통과했습니다. 제품의 모든 성능 지표는 관련 국가 표준 및 국제 표준에 도달했습니다.
오일 침지 전력 변압기와 드라이 타입 변압기는 에너지 절약 제품 품질을위한 국가 감독 및 검사 센터의 테스트 보고서를 통과했습니다. 저전압 스위치 기어 (GGD2) (GCK)의 완전한 세트는 전기 제품에 대한 주 품질 및 기술 감독 국 (CCC)의 중국 강제 인증 (CCC)의 테스트를 통과했습니다. 실내 AC 드로우 아웃 유형 금속 클래드 스위치 기어 Kyn28a -12 / 1250-31.
자주 묻는 질문
Q : 소형 변전소는 어떻게 작동합니까?
Q : 소형 변압기 변전소의 장점은 무엇입니까?
Q : 소형 변전소의 범위는 무엇입니까?
Q : 소형 변전소의 유형은 무엇입니까?
Q : 소형 변전소는 어디에 사용됩니까?
Q : 변압기와 소형 변전소의 차이점은 무엇입니까?
Q : 소형 변전소 란 무엇입니까?
Q : 소형 변전소 테스트는 무엇입니까?
Q : 변전소에 변압기는 몇 개입니까?
Q : 변전소에 영향을 미치는 요인은 무엇입니까?
Q : 왜 전력 변압기가 변전소에 사용됩니까?
Q : 변전소의 피더 란 무엇입니까?
Q : 변전소에서 전압은 어떻게 증가합니까?
Q : 변전소 변압기는 얼마나 오래 지속됩니까?
Q : 변전소가 변압기입니까?
Q : 변전소를 제거 할 수 있습니까?
Q : 변전소가 힘을 창출합니까?
Q : 변전소 유지 보수의 역할은 무엇입니까?
Q : 변전소 유지 보수가 중요한 이유는 무엇입니까?
Q : 변전소의 제어실은 무엇입니까?
우리는 중국에서 가장 전문적인 소형 변전소 제조업체 및 공급 업체 중 하나로 알려져 있습니다. 공장에서 여기에서 판매 할 고품질 소형 변전소를 구매하도록 안심하십시오. 좋은 서비스와 경쟁력있는 가격을 이용할 수 있습니다.
