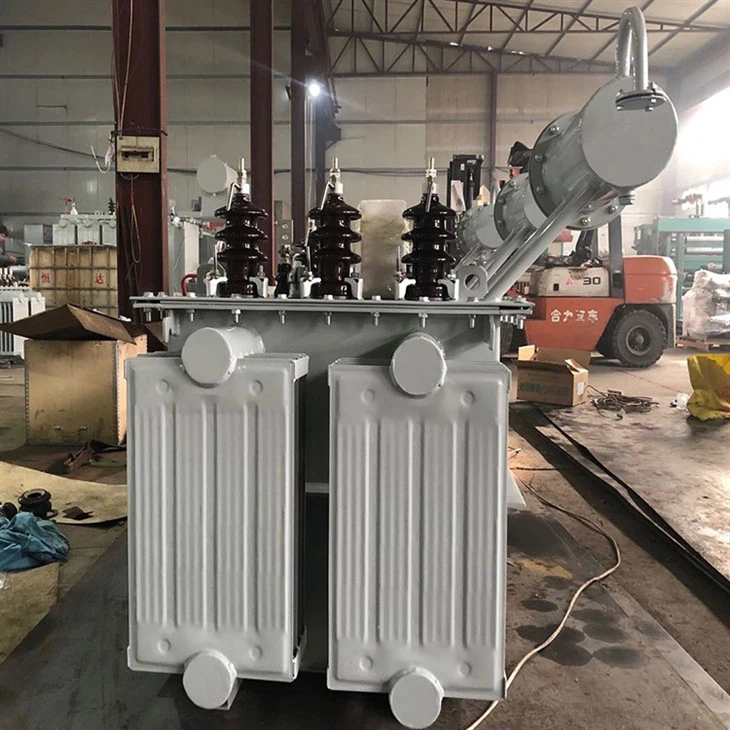

3 MVA 3000 KVA 11kV 오일 냉각식 배전 변압기

2-년 보증

10-년간의 배전 변압기 수출 경험을 보유한 영업 관리자 Grace

기술 솔루션 및 배송 솔루션을 만드는 데 도움이 됩니다.

지금 그레이스에게 연락하세요!

3 MVA 변압기 사양

3MVA 11KV 유냉식 배전 변압기는 최대 3000kVA의 대용량 전력을 처리하도록 설계되었으며 11,000V(11KV)의 전압에서 작동합니다. 변압기는 권선과 코어의 과열을 방지하기 위해 오일로 냉각됩니다. 이는 고장 및 고장으로 이어질 수 있습니다. 오일은 권선 사이의 아크를 방지하는 절연체 역할도 합니다.

변압기 등급: 3MVA

1차 전압: 11kV

2차 전압: 415V

정격 전류: HV 157A / LV 4173A

주파수: 50Hz

온도 상승: 55도

권선 연결: Dyn11

탭 체인저: 오프 회로 탭 체인저(OCTC)

절연 레벨: 12/28/75kV

임피던스: 6%

효율성: 98.15%

냉각: ONAN (Oil Natural Air Natural)

냉각 유형: 오일 냉각식

단계 수: 삼상

권선 수: 2

변압기 유형: 배급 변압기

인클로저 유형: 실외(내후성)

표준: IEC 60076

오일 용량: 1750L

무게: 6772kg

크기(L x W x H): 4100mm x 2300mm x 3150mm

색상: 고객 요구 사항에 따라

3mva 변압기의 가격은 얼마입니까?

3 MVA 11kV 유냉식 배전 변압기 가격: USD2,*618.00/SET

3 MVA 11kV 오일 냉각식 배전 변압기 탱크 및 커버

3 MVA 11kV 오일 냉각식 배전 변압기 테스트 항목:

3MVA 3000kVA 11kV 오일 냉각식 배전 변압기는 배전 시스템의 중요한 구성 요소이며 확립된 성능 표준을 충족하는지 확인하는 것이 필수적입니다. 변압기의 기능과 효율성을 평가하기 위해 여러 가지 테스트 항목이 수행됩니다.

1. 절연 저항 테스트: 이 테스트는 변압기 절연 시스템의 저항을 결정합니다. 여기에는 변압기의 다양한 권선에 전압을 가하고 이를 통과하는 전류 흐름을 측정하여 저항 값을 결정하는 작업이 포함됩니다.

2. 임피던스 테스트: 임피던스 테스트는 변압기의 임피던스를 측정합니다. 이 절차에는 변압기의 한쪽 끝에서 알려진 전압을 주입하고 다른 쪽 끝에서 전압을 측정하는 작업이 포함됩니다. 얻은 임피던스 값은 변압기의 단락 전류를 계산하는 데 사용됩니다.

3. 부하 손실 및 무부하 손실 테스트: 부하 손실 테스트는 특정 양의 부하가 적용될 때 변압기의 손실을 평가합니다. 무부하 손실 테스트는 부하가 없을 때 변압기의 손실을 결정합니다. 두 테스트 모두 변압기의 입력 및 출력 전력을 측정합니다.

4. 변압기 비율 테스트: 변압기 비율 테스트는 변압기의 1차 권선과 2차 권선 사이의 비율을 확인합니다. 이 테스트는 변압기가 올바른 전압 출력을 제공할 수 있는지 확인합니다.

5. 절연 역률 테스트(Tan Delta 테스트): 이 테스트는 변압기 절연의 역률을 결정합니다. 이는 부분방전 및 시스템 고장으로 이어질 수 있는 절연 결함의 수준을 측정합니다.

6. 오일 파괴 전압 테스트: 오일 파괴 전압 테스트는 변압기 오일의 절연 내력을 확인합니다. 이는 오일에 스파크를 발생시키는 데 필요한 전압을 측정하며, 이는 오일의 품질과 전기적 고장에 대한 저항성을 나타냅니다.

인기 탭: 3 mva 3000 kva 11kv 오일 냉각식 배전 변압기, 중국, 공급업체, 제조업체, 공장, 구매, 가격, 판매
