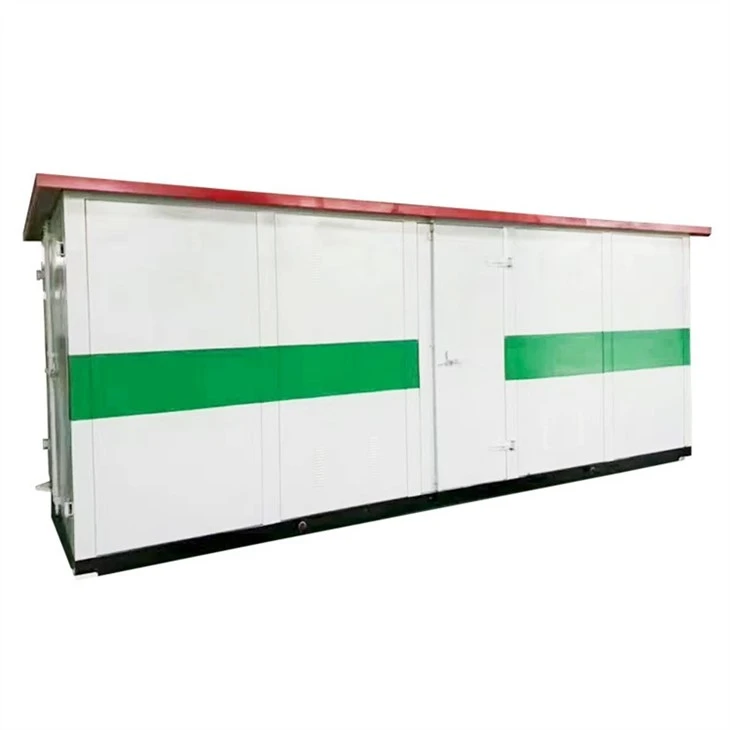

3상 일체형 소형 변전소

최대 35KV의 전압에 적용 가능하며 주 변압기 용량은 최대 5000KVA이며 도시 산업 변전소, 10KV 링 네트워크 시스템, 농촌 전력망 35KV 변전소 및 기타 경우에 널리 사용됩니다.

문의 보내기

기능

제품 설명

애플리케이션

소형 무인 변전소 유형은 최대 35KV의 전압에 적용 가능하며 주 변압기 용량은 최대 5000KVA이며 도시 산업 변전소, 10KV 링 네트워크 시스템, 농촌 전력망 35KV 변전소 및 기타 경우에 널리 사용됩니다.

주요 기능

이 변전소는 에너지 변환, 배전, 전송, 계량, 보상, 시스템 제어, 보호 및 통신과 같은 기능을 수행합니다.

주요 캐릭터

기본 및 보조 장비는 이동식, 완전 밀봉, 자동 온도 제어, 방부, 방습 및 방청 기능이 있는 캐비닛에 사전 설치되어 있습니다. 현장 도착 후 시멘트 기초 위에만 설치하면 됩니다. 이러한 종류의 변전소는 투자가 적고 건설 기간이 짧으며 점유 면적이 작고 환경 조정이 용이하다는 장점이 있습니다.

전문 엔지니어 팀, OEM 허용

생산기술 향상

변전소 사양

설명		단위	데이터
HV 구획	정격 주파수	헤르츠	50
	정격전압	케이 V	6 10 35
	최대 작동 전압	케이 V	6.9 11.5 40.5
	상용주파 내전압	케이 V	32/36 42/48 95/118
	(접지간 및 상간)/단로기 파손	케이 V	32/36 42/48 95/118
	번개 전류 내전압	케이 V	60/70 75/85 185/215
	(접지간 및 상간)/단로기 파손	케이 V	60/70 75/85 185/215
	정격 전류	A	400 630
	정격 단시간 내전류	카	12.5(2S) 16(2S) 20(2S)
	정격 피크 내전류	카	32.5 40 50
LV 구획	정격전압	V	380 200
	주회로 정격전류	A	100-3200
	정격 단시간 내전류	카	15 30 50
	정격 피크 내전류	카	30 63 110
	분기 전류	A	10 - 800
	분기 회로 수	/	1 - 12
	보상능력	kVA R	0 - 360
변신 로봇	정격 용량	kVA (kVA)	50-2000
	단락 임피던스	%	4 6
	태핑 범위	/	±2×2.5% ±5%
	연결 그룹 기호	/	옌0 Dyn11
